Parametrikus végfedő

Parametrikus végfedő generálása OpenSCAD segítségével

A 3D nyomtatás és a parametrikus tervezés együttes használata lehetővé teszi, hogy olyan rugalmas és testreszabható termékeket hozzunk létre, mint a parametrikus végfedő. Ez a cikk bemutatja, hogyan működik ez a modell, és milyen paraméterekkel lehet testreszabni az OpenSCAD szoftverben.

Mit jelent a parametrikus tervezés?

A parametrikus tervezés lehetővé teszi, hogy egy modell méreteit és tulajdonságait könnyen módosítsuk anélkül, hogy az egész tervezetet újra kellene rajzolnunk. Ez különösen hasznos, ha a végterméknek többféle méretben vagy változatban kell elkészülnie.

A paraméterezhető modell

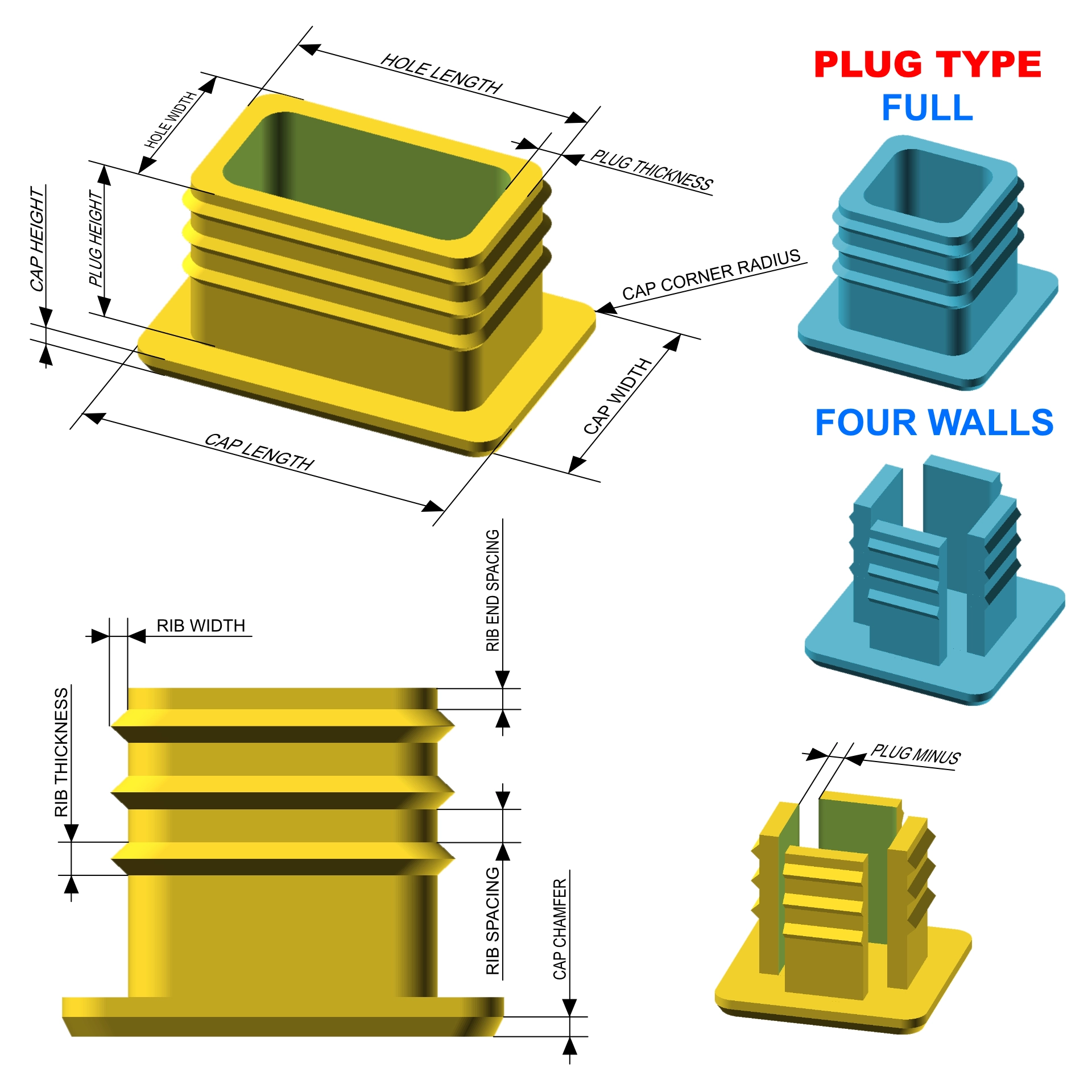

A modell főbb paraméterei:

• Cap_Length, Cap_Width, Cap_Height: A végfedő méreteit határozzák meg. Ezekkel a paraméterekkel könnyedén állíthatjuk be a fedő hosszát, szélességét és magasságát.

• Cap_Corner_Radius: A fedő sarkainak lekerekítettségét szabályozza. Nagyobb érték esetén kerekdedebb sarkokat kapunk.

• Cap_Chamfer: A fedő tetején lévő ferdelet méretét határozza meg, ami esztétikai és funkcionális szempontból is fontos lehet.

• Hole_Length, Hole_Width: A lyuk méreteit határozzák meg, ahova a végfedő illeszkedik.

• Plug_Type: Kétféle típus közül választhatunk: “Full” vagy “Four Walls”. A “Full” típus teljesen kitölti a lyukat, míg a “Four Walls” csak a falakat hozza létre.

• Plug_Depth, Plug_Thickness: A dugattyú mélységét és falvastagságát határozzák meg, ami a stabilitást és illeszkedést befolyásolja.

• Rib_Width, Rib_Thickness, Rib_Number, Rib_Spacing: Ezek a paraméterek a bordák méretét, számát és elhelyezkedését szabályozzák, amelyek a végfedő szilárdságát növelik.

Összefoglalás

Ha szeretnéd kipróbálni ezt a scriptet, akkor látogass el a https://makerworld.com/en/models/1219384-hole-cover-cap-customizable oldalra és már paraméterezheted és generálhatod is a végfedőket a saját igényeidnek megfelelően.
