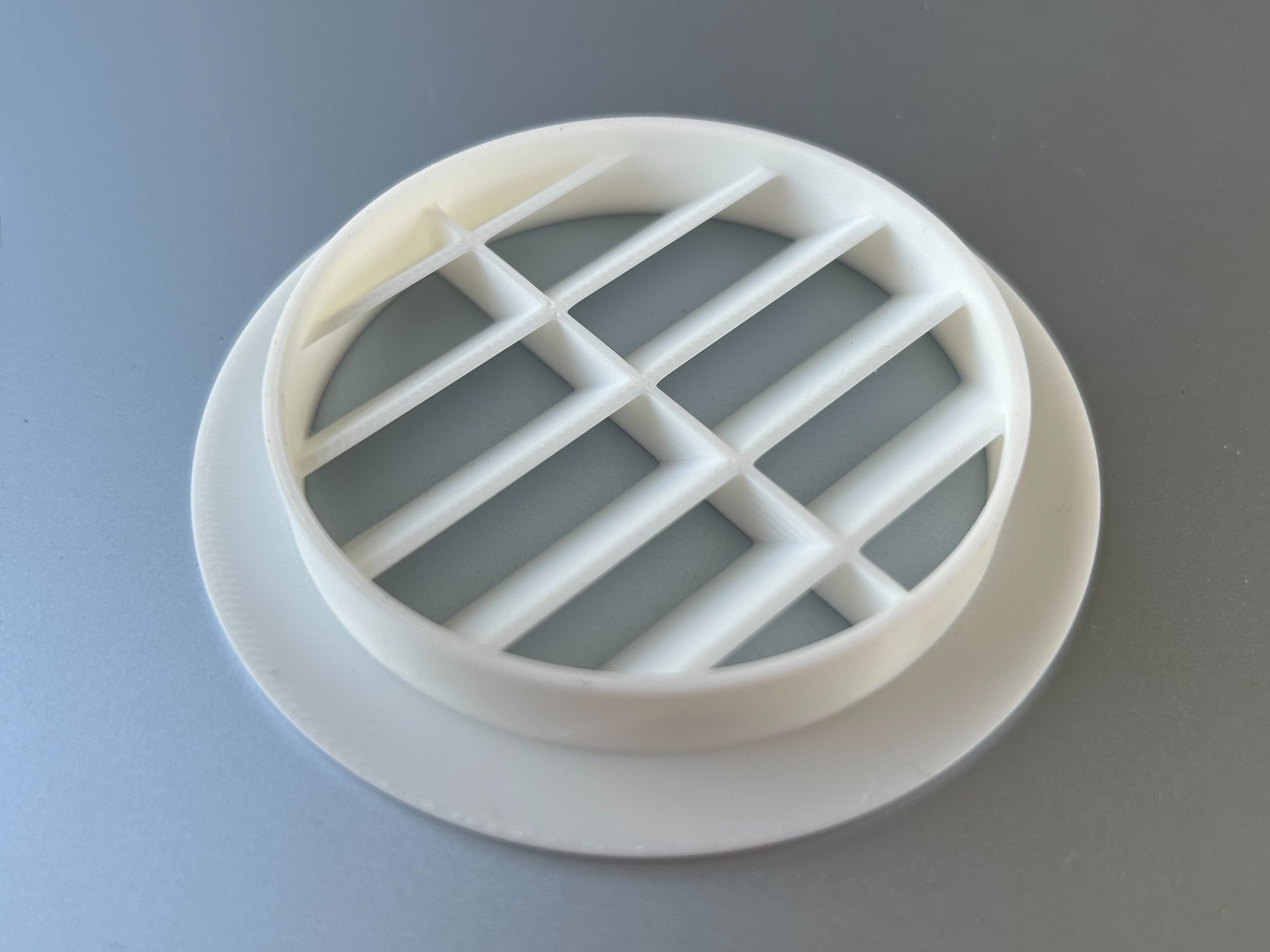

Parametrikus szellőzőrács

Szerettem volna egy 3D nyomtatható, egyszerű, mégis masszív 60 mm-es csőre illeszkedő szellőzőrácsot készíteni.

Fontos szempont volt, hogy:

• pontosan illeszkedjen a csőbe
• legyen egy esztétikus takarópereme
• a lamellák döntöttek legyenek (ne lehessen belátni rajta)
• igény esetén merevíthető legyen

Mivel szeretek parametrikusan tervezni, az egészet OpenSCAD-ben készítettem. Ezáltal a modell teljes mértékben méretezhető lett. Az OpenSCAD különlegessége, hogy nem egérrel rajzolunk, hanem kóddal definiáljuk a testeket, így a méretek bármikor, egyetlen szám átírásával módosíthatók. Ha holnap egy 80 mm-es csőhöz kell rácsot nyomtatni, nem kell újrarajzolnom az egészet. Csak átírom a Tube_dia = 80; értéket, és a szoftver ezredmásodpercek alatt újraszámolja a lamellák számát, a perem méretét és a merevítések helyét.

Az OpenSCAD kód elérhető a codebergen: vent_cover.scad

A modell paraméterezhető, letölthető a makerworld -ről.
